Raccordements d'étanchéité

Système pour toits plats EFW

Description

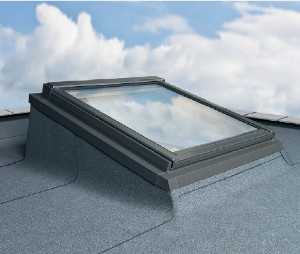

La réhausse EFW permet le montage de la fenêtre de toit sur des pentes très faibles. Il augmente l'angle de montage de 15° par rapport à la couverture. Le système EFW permet le montage des fenêtres en version fixe ou ouvrante. En version standard, il est destiné au montage d'une fenêtre sur le toit. Il existe aussi en version modulable pour combiner plusieurs fenêtres horizontalement tout en gardant une distance d'au moins 30 cm..
Le système est destiné aux toits à couverture plates : carton bitumé jusqu'à 8mm de hauteur (2x4 mm).

Montage possible dans le toit à pente entre 0° et 15º..

Système pour toits plats EFW



Construction du système

Le système EFW se compose de deux éléments: une construction en bois avec une thermo-isolation et un raccordement joignant la fenêtre à cette construction. Les équerres de montage se trouvent dans l'emballage. La construction en bois montée dans le toit doit être isolée et jointe à la couverture dans le respect de l'art de la couverture.





Éléments du raccordement

1 — élément inférieur du raccordement
2 — éléments latéraux
3 — élément supérieur du raccordement
4 — construction en bois avec thermo-isolation
Schémat du système pour toits plats EFW





Instructions

 Instructions de montage - version PDF:

  Instruction de montage
