Raccordements d'étanchéité

Raccordemnets pour fenêtre-balcon ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Description

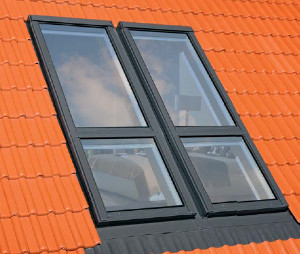

Raccordement pour la fenêtre-balcon ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G ThermoLes raccordements E__/G sont destinés uniquement aux fenêtres-balcons FGH-V Galeria. Ces raccordements permettent la jonction étanche de la fenêtre de toit avec la couverture de toit. Ils sont indiqués avec la lettre supplémentaire G



Les raccordements disponibles:

  • ESV/G – pour les couvertures plates – l’épaisseur de la couverture de 10mm (2x 5mm) : le carton bitumé, le bardeau d’asphalte, l’ardoise,
  • EZV-A/G – pour les couvertures profilées jusqu’à 45mm : les tuiles, la tôle ondulée,
  • EHN-A/G – pour les couvertures fortement profilées jusqu’à 90 mm : les tuiles, la tôle fortement ondulée,
  • EHN-AT/G Thermo - le raccordement universel avec une isolation thermique supplémentaire destiné à la majorité des couvertures de toit dont la hauteur du profilé est de 90mm.


Montage possible dans un toit à pente
 à partir du 35º jusqu’à 55º sur le niveau du montage V, N


La fenêtre-balcon FGH-V Galeria peut être assemblée horizontalement avec les fenêtres dont l’axe de rotation est surélevé FDY-V à l’aide des raccordements spéciaux pour les assemblages K__/G. Les deux fenêtres possèdent l’ouvrant inférieur de la même hauteur de 98cm.

Construction du raccord d’étanchéité

Le raccord se compose d’un élément inférieur, des éléments latéraux et d’un élément supérieur. L’élément inférieur possède de la masse plastique posée d’en bas qui permet de coller le raccord à la couverture de toit ce qui assure l’étanchéité de la jonction. Dans la version standard (sauf dans le cas du raccord ESV/G) la gouttière d’évacuation d’eau est jointe afin d’évacuer la condensation sur l’écran de sous-toiture au-dehors de la fenêtre.

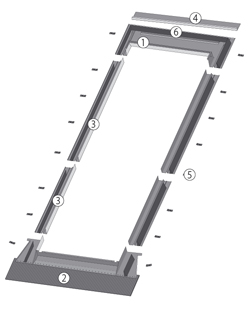

Schémat du raccordement pour la fenêtre-balcon ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Éléments du raccord:

1 – élément supérieur du raccord avec de la matière isolante,
2 – élément inférieur du raccord avec la bavette souple
3 – éléments latéraux avec les cales d’étanchéité
4 – gouttière d’évacuation d'eau supérieure
5 – crochets
6 – profilé de support des tuiles

Raccordements hors standard - suppléments

Raccordements hors standard - suppléments

pour les raccordements en cuivre, suppléments égalent 210%

Raccordements hors standard - suppléments

pour les raccordements en zinc cuivre-titane, suppléments égalent 170%.
