Raccordement d'étanchéité EHV-A DUO, EZV-A DUO
Description

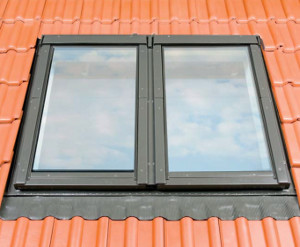

Le raccordement d'étanchéité Duo c'est une solution spéciale permettant assemblage verticale de deux fenêtres de toit à l'aide d'un chevron supplémentaire XR_. Grâce au raccordement E_V 18 Duo il est possible l'installation de fenêtres à une distance minimale d'entre les fenêtres (18mm) en assemblage horizontal à l'aide d'un chevron supplémataire XR_18. Dans le cas d'utilisation des stores extérieurs il est nécessaire d'utiliser le raccordement E_V 40 DUO, largeur duquel égale 40 mm. Pour assemblage les fenêtres à l'intérieur on adapte le chevron supplémentaire XR_40.
Les raccordements d’étanchéité pour assemblage avec le chevron dans la version de 18mm possèdent dans la partie inférieure et supérieure un élément commun qui assemble les fenêtres – ces éléments composent une unité.
Dans le cas de l’assemblage avec le chevron de 100mm, le système d’assemblage en module est utilisé, il se compose par ex. d’éléments: KHV - 1 et KHV -3 ou KHV - A-1 et KHV – A – 3 choisis en fonction de la couverture du toit utilisée.
Les raccordements d’étanchéité pour assemblage avec le chevron dans la version de 18mm possèdent dans la partie inférieure et supérieure un élément commun qui assemble les fenêtres – ces éléments composent une unité.
Dans le cas de l’assemblage avec le chevron de 100mm, le système d’assemblage en module est utilisé, il se compose par ex. d’éléments: KHV - 1 et KHV -3 ou KHV - A-1 et KHV – A – 3 choisis en fonction de la couverture du toit utilisée.
Construction du raccordement:
Il se compose de 4 éléments de base. L'élément inférieur du raccordement se termine par une bavette élastique avec un ruban de butyle pour coller le raccordement à la couverture du toit tout en assurant une jonction étanche. Le raccordement est de plus équipé d'une gouttière qui rejette la condensation de vapeur d'eau accumulée sur le film micro-aéré et de profilés latéraux d'étanchéité qui protègent de la poussière, des feuilles et de la neige chassées par le vent.
Éléments du raccordement:
1 – élément supérieur du raccordement pour assemblage
2 – élément inférieur du raccordement pour assemblage avec bavette élastique
3 – éléments latéraux du raccordement pour assemblage avec cales de mousse
4 – gouttière d'évacuation d'eau, supérieur
5 – profile de jonction
6 – profilé supportant la tuile
2 – élément inférieur du raccordement pour assemblage avec bavette élastique
3 – éléments latéraux du raccordement pour assemblage avec cales de mousse
4 – gouttière d'évacuation d'eau, supérieur
5 – profile de jonction
6 – profilé supportant la tuile
