Raccordements d'étanchéité

Modules pour assemblage

Description

Le système modulaire d'assemblage est une solution toute faite des raccordements qui permet de combiner les fenêtres en groupes: horizontaux, verticaux ou en blocs. L'écartement entre les fenêtres dans l'assemblage vertical et horizontal dans la version standard est de 10 cm.

Dans le cas du montage du volet extérieur l'écartement entre les fenêtres est d'au moins 20 cm.

Le système modulaire d'assemblage FAKRO se compose de sept modules qui permettent de réaliser chaque type d'assemblage. Chaque module est un élément du raccordement dont la place et le rôle dans l'assemblage restent bien déterminés.

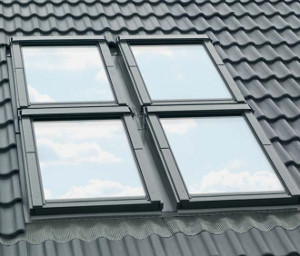

Système modulaire d'assemblage

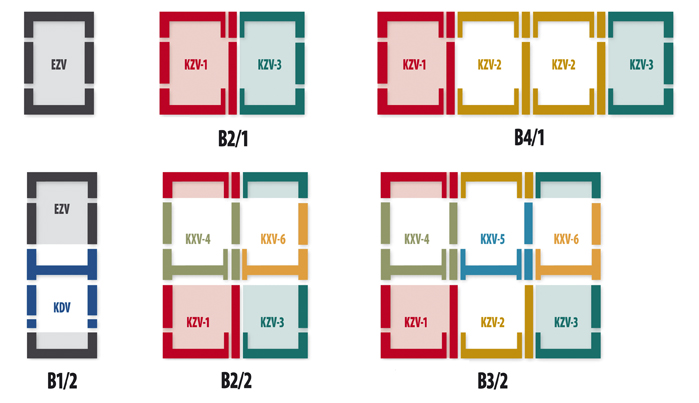

Place des modules dans l'assemblage

Pojedynczy moduł

Un module simple

Zespolenie poziome B2/1

Assemblage horizontal B2/1

Zespolenie poziome B4/1

Assemblage horizontal B4/1



Zespolenie pionowe B1/2

Assemblage vertical B1/2

Zespolenie blokowe B2/2

Assemblage en bloc B2/2

Zespolenie blokowe B3/2

Assemblage en bloc B3/2



Raccordements hors standard - suppléments

Raccordements hors standard - suppléments

pour les raccordements en cuivre, suppléments égalent 210%

Raccordements hors standard - suppléments

pour les raccordements en zinc cuivre-titane, suppléments égalent 170%.
