Raccordements pour verrières d'angle EUN/B, EUV/B, EUV-L/B

Description

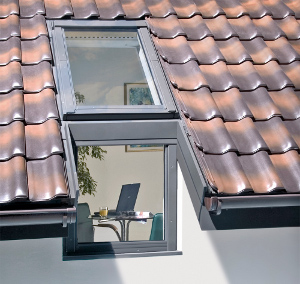

Raccordements pour verrières d'angle EUN/B, EUV/B, EUV-L/BLes raccordements EU_/B sont destinés uniquement  à la série nouvelle pour les verrières d'angle B_L. Les raccordement permetent le montage étanche de la fenêtre de toit de n’importe quelle construction montée dans la couverture et combinée avec une fenêtre verticale destinée à être montée dans les allèges.

Ce raccordement est disponible en trois types pour trois niveaux d’encastrement : N (+ 3 cm), V (0) et J (– 3 cm) - pour la commande individuelle. La version standard de montage avec le raccordement EUV/B est V (0 cm).

L’universalité des raccordements EUV/B permet le montage des fenêtres de toit dans la plupart des couvertures (S, Z, H), alors que les raccordements EUV-L/B servent au montage dans les toits à couverture plate mince.

En version standard, le raccordement EUV/B est destiné au montage d’une verrière d'angle dans le toit. Il existe aussi en version modulable pour combiner plusieurs verrières d'angle horizontalement.

Le raccord d’étanchéité pour les verrières d’angle est choisi en fonction des dimensions de la fenêtre de toit.


Montage possible dans le toit à pente:

entre 15° et 55° pour le niveau d'encastrement V, N

entre 30° et 55° pour le niveaux d’encastrement J.



Construction du raccord

Le raccord pour verrières d’angle EUV/B se compose d’un raccord d’étanchéité pour la fenêtre de toit (sans élément inférieur), d’éléments qui joignent la fenêtre de toit avec la fenêtre verticale, d’éléments qui cachent la fenêtre verticale et de la tôlerie des parties
découpées de l’avant-toit de 120 cm de longueur.



Schemat kołnierza do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B

Eléments du raccord:


1 — raccord d’étanchéité pour la fenêtre de toit (sans élément inférieur)
2 — raccord intermédiaire
3 — pièce d’aluminium
4 — gouttières latéraux d’avant-toit;
5 — protection pare-vent en tôle
6 — profilé recouvrant .
7 — docieplający pasek z wełny owczej

Raccordements hors standard - suppléments

Raccordements hors standard - suppléments

pour les raccordements en cuivre, suppléments égalent 210%

Raccordements hors standard - suppléments

pour les raccordements en zinc cuivre-titane, suppléments égalent 170%..
