Raccordements d'étanchéité

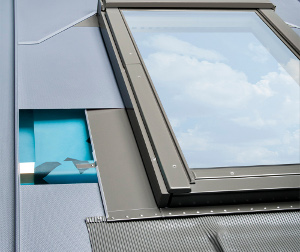

EBV-P Couverture en acier galvanisé laqué

Description

EBV-P raccordement permet le montage étanche de la fenêtre dans un toit à couverture en acier galvanisé laqué. Les éléments spécials du raccordement permet le montage rapide et facile de la fenêtre.Le besoin précédent pour le couvreur d'effectuer un traitement de fenêtre de toit compliqué et fastidieux a été éliminé. La fenêtre est installée à une profondeur V, ne dépasse pas au-dessus de la surface du toit ce qui offre une grande esthétisme. Le raccordement pour la couverture en acier  galvanisé laqué est également disponible dans les versions EBS-P pour les fenêtres de désenfumage et EBW-P pour les fenêtres d'accès au toit.

Montage possible dans le toit à pente entre 15 – 90°.

EBV-P Couverture en acier galvanisé laqué



Construction du raccordement:



Le raccordement est composé de quatre éléments principaux (la partie inférieure, deux parties latéraux et un élément supérieur). L'élément inférieure du raccordement est associé à une bavette flexible d' une largeur de 165mm, il possède un ruban de butyle pour coller le raccordement à la couverture du toit tout en assurant une jonction étanche. La version standarde du raccordement est équipée d'une gouttière qui rejette la condensation de vapeur d'eau accumulée sur le film micro-aéré.



Eléments du raccordement:

1 – élément supérieur du raccordement
2 – élément inférieur du raccordement avec une bavette en plomb
3 – modules latéraux
4 – gouttière d'évacuation d'eau

coupe du raccordement EBV-P Couverture en acier galvanisé laqué





Instructions

 Instructions de montage - version PDF:

  Instruction de montage
