Raccordements d'étanchéité

Raccordements pour les couvertures en tôle plate EEV/CU, EEV/TC

Description

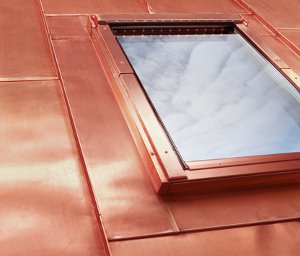

Raccordement pour les couvertures en tôle plate EEV/CU, EEV/TCCe raccordement permet le montage d'une fenêtre dans un toit à couverture plate. La construction des éléments latéraux facilite la jonction avec la tôle. En version standard il est fait de cuivre ou de titane-zinc.
En version standard, il est destiné au montage d'une fenêtre dans le toit. Il existe aussi en version modulable pour combiner plusieurs fenêtres :

  • ppose V pour assemblages vertical et horizontal
  • pose J pour assemblage horizontal



Ce raccordement est disponible en deux types pour deux niveaux d'encastrement : V (0 cm) et J (-3 cm).
La version standard de montage avec le raccordement EE est V (0 cm) - version EEV..


Les possibilités de montage dans le toit à pente:
entre 15º et 90º pour l'encastrement V
entre 20º et 90º pour l'encastrement J





Construction du raccordement:

Il se compose de 4 éléments de base. Tous les éléments possèdent des bouts profilés qui facilitent le montage avec la tôle plate. Ces éléments sont joints à la tôle grâce à un système de rainures.



Schémat du raccordement pour les couvertures en tôle plate EEV/CU, EEV/TC

Éléments du raccordement:

1 — élément inférieur du raccordement
2 — éléments latéraux
3 — élément supérieur du raccordement

Raccordements hors standard - suppléments

Raccordements hors standard - suppléments

pour les raccordements en cuivre, suppléments égalent 210%

Raccordements hors standard - suppléments

pour les raccordements en zinc cuivre-titane, suppléments égalent 170%
